产品描述
技术数据
1、测量范围：2mm(80mil)量程：
φ8/φ5直径探头;5m/9m电缆系统
线性范围：0.50～2.50mm;
GAP电压：-10V(1.25mm);
灵敏度：7.87mV/μm(200 mV/mil);
2、频率响应：
0～10KHz，典型值为0～-3dB。
3、供电电源：
直流供电：-24VDC(-20～-26VDC)；
功耗：消耗电流不大于20mA。
4、被测体要求：
被测体直径(圆环面宽度)：不小于2倍于探头头部直径，如被测面较小应现场进行校准；
出厂标定被测体材料：40CrMo钢/ AISI4140 钢，如现场被测体材料不一致应进行校准。
5、互换性误差：
互换同型号的探头误差≤±5%；
互换同型号的延伸电缆误差≤±5%；
互换同型号的前置器误差≤±5%。
6、现场联线：
要求用0.5～1.5mm2三芯屏蔽电缆，前置器到监测器之间的距离小于300米(1000英尺)。
7、环境限制：
探头及电缆:
温 度：-50℃～+170℃；
工作介质：空气、油、水、氨氢氧化物。
前置器:
温 度：-35℃～+85℃；
相对湿度：0～95%不冷凝。
8、物理特性：
探头头部材质：聚苯硫醚(PPS)材料；
探头壳体材质：AISI 304 不锈钢；
探头头部承压：12MPa；
延伸电缆：75Ω同轴电缆(佛塑料绝缘外皮包裹)；
前置器材料：A308铸铝。
9、照执行标准
美国石油协会API 670标准；
安全认证：C E；
防护等级：IP65；
防爆等级：ATEX：Ⅱ1 G Exia ⅡC T4；
抗电磁干扰：EMC\ LVD 参照EN55011\ EN 61010\EN50081\EN50082。
产品选型

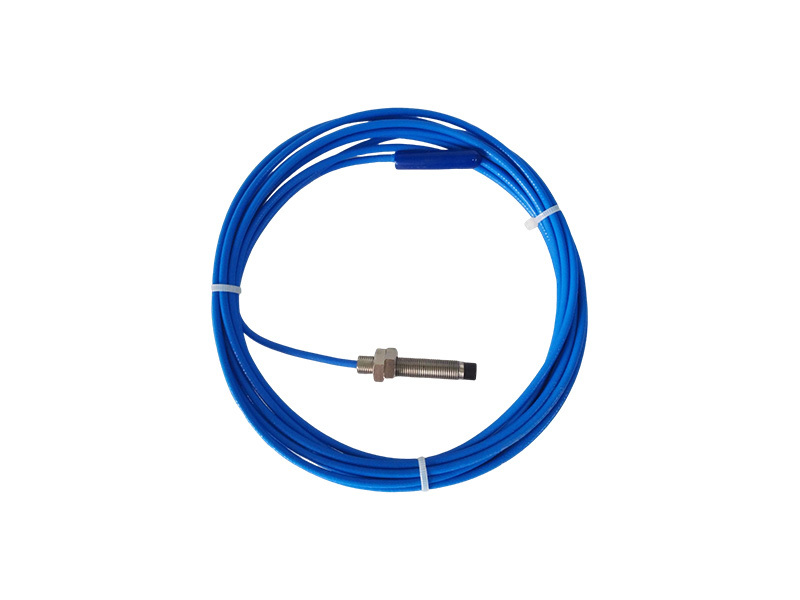

1、探头选型：
AN18XX-AXX-BXX-CXX-DXX-EXX-FXX
AN1805/08/11/25/40—φ5/φ8/φ11/φ25
标准配置型号：
轴振探头：AN1808/M-00-05-10-00-00-00
A：量程范围及规格：
05/M—2mm量程，公制M8×1
05/ I—2mm量程，英制1/4″-28UNF
08/M—2m m量程，公制M10×1
08/ I—2mm量程，英制3/8″-24UNF
08/MR—2mm量程，反装公制M10×1
08/ IR—2mm量程，反装英制3/8″-24UNF
11/M—4mm量程，公制M14×1.5
11/ I—4mm量程，英制1/2″-20UNF
11/ MR—4mm量程，公制M14×1.5
11/ IR—4mm量程，反装英制1/2″-20UNF
25/M—10mm量程，公制M30×2
25/ I—10mm量程，英制1 1/4″-12UNF
40/16—16mm量程，80×40矩形法兰安装
40/20—20mm量程，80×40矩形法兰安装
XX—其它
注：其它型号备注说明，详情咨询公司技术部
B：无螺纹长度：
00—0mm / 0 in
05—5mm/ 1/4 in
10—10mm/ 1/2 in
XX—其它
注：探头螺纹选择公制时无螺纹长度用mm表示;探头螺纹规格选择英制时以英寸in表示。无螺纹最长小于探头壳体
25mm/1in,反装探头无螺纹长度固定为5mm
C：壳体总长度：
05—50mm / 2 in
10—100mm/4 in
03—30mm/ 1.2 in(反装探头壳体尺寸)
XX—其它
注：壳体总长递增按10mm / 0.5 in,壳体总长最长250mm/10 in,最短为30mm/1in
D：探头带电缆长度
05—0.5m
10—1m
50—5m
90—9m

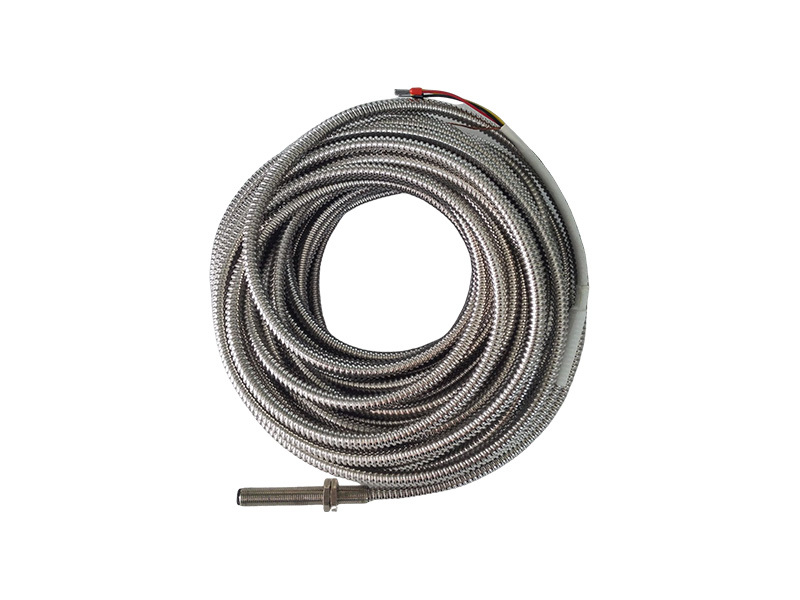

E:铠装选项
00—非铠
01—铠装
F: 批准机构
00—无要求
01—防爆：EEx iall CT4
XX—其它
2、延伸电缆选型：
AN1880-AXX-BXX-CXX-DXX
A：电缆长度
40—4m
45—4.5m
80—8m
85—8.5m
B:铠装选项
00—非铠
01—铠装
C: 批准机构
00—无要求
01—防爆：ExiallCT4
XX—其它
3、前置器选型：
AN1800-AXX-BXX-CXX-DXX
A：配套探头直径
05—5mm探头
08—8mm探头
11—11mm探头
25—25mm探头
XX—其它
B:电缆总长度(探头+延伸电缆)
05—5m
09—9m
C:安装方式
00—DIN35mm导轨安装
01—底板安装
D:批准机构
00—无要求
01—防爆：ExiallCT4
XX—其它
